Hogyan válasszunk nagy teljesítményű centrifugális ventilátort ipari használatra?

A helyes megadása nagy teherbírású centrifugális ventilátor az ipari alkalmazásokhoz az egyik legkövetkezményesebb döntés a szellőztető vagy technológiai levegőrendszerek tervezésében. Az alulméretezett ventilátor nem tudja leküzdeni a rendszer ellenállását, és nem biztosítja a szükséges légáramlást. A túlméretezett ventilátor energiát pazarol, növeli a zajt, felgyorsítja a csapágykopást, és gyakran a teljesítménygörbe egy instabil tartományában működik. A beszerzési mérnökök, üzemvezetők és nagykereskedelmi forgalmazók számára ez az útmutató egy mérnöki szintű értékelési keretet biztosít, amely lefedi a járókerék tervezését, az aerodinamikai teljesítményt, a motor kiválasztását, az alkalmazás-illesztést és a beszerzési kritériumokat.

Mi az a nagy teljesítményű centrifugális ventilátor? Alapvető működési elvek

A centrifugális ventilátor felgyorsítja a levegőt azáltal, hogy forgási kinetikus energiát ad át a hajtott járókerékről a légáramnak. A levegő tengelyirányban a szemnél (középen) lép be a járókerékbe, a forgó lapátok sugárirányban kifelé gyorsítják, és kilép egy tekercsházba, ahol a sebességi nyomás statikus nyomássá alakul. Az ipari ventilátorok besorolásában a „nehéz teherbírású” kifejezés olyan ventilátorokat jelöl, amelyek megnövekedett üzemi igények kezelésére készültek – beleértve az 1000 Pa feletti nagy statikus nyomást, a folyamatos munkaciklusokat magas hőmérsékleten, a korrozív vagy részecsketerhelésű légáramot, valamint a nagy járókerék-átmérők és nagy forgási sebesség miatti szerkezeti terhelést.

Légáramlás-átalakító és nyomásképző mechanizmus

A centrifugális ventilátor alapvető teljesítmény-összefüggését a ventilátortörvények írják le, amelyek szabályozzák a légáramlás térfogatának (m3/h), statikus nyomásának (Pa), tengelyteljesítményének (kW) és zajszintjének változását a járókerék sebességével és méretével. Ezeket a kapcsolatokat a folyadékmechanika rögzíti, és minden centrifugális ventilátorra egységesen érvényesek:

• A légáramlás mennyisége közvetlenül változik a járókerék forgási sebességével (rpm) – a sebesség megduplázódása megkétszerezi az áramlást
• A statikus nyomás a járókerék fordulatszámának négyzetével változik – a sebesség megduplázódása megnégyszerezi a nyomást
• A tengely teljesítménye a járókerék fordulatszámától függően változik – a fordulatszám megduplázódása nyolcszorosára növeli az energiafogyasztást
• Geometriailag hasonló, azonos sebességű ventilátorok esetén a légáramlás a járókerék átmérőjével, a nyomás pedig az átmérő négyzetével változik.r

Ezek a törvények közvetlen hatással vannak a változó terhelésű szellőzőrendszerek energiaköltségére. A változtatható frekvenciájú hajtás (VFD), amely 20%-kal csökkenti a ventilátor fordulatszámát, körülbelül 49%-kal csökkenti az energiafogyasztást, ezért a VFD vezérlés szabványos specifikációja a modern energiahatékony ipari szellőztetési tervezésben.

Járókerék típusok, anyagok és szerkezeti kialakítás

Nagy teljesítményű centrifugális ventilátor járókerekek típusai és anyagai

A járókerék lapátjának geometriája a centrifugálventilátor nyomás-térfogat karakterisztikájának, hatékonysági csúcsának és a különböző levegőminőségi feltételekhez való alkalmasságának elsődleges meghatározója. A három fő pengegeometria – hátrafelé ívelt, előre ívelt és radiális – mindegyik más-más nyomás, hatékonyság és szennyeződéskezelési követelményeket szolgál ki. Az alábbi táblázat összehasonlítja ezeket a terveket az ipari beszerzési döntések szempontjából leginkább releváns paraméterek között.

A nagy teherbírású járókerekek anyagának kiválasztása a hőmérséklettől, a kémiai összetételtől és a kezelt légáram koptatóanyag-tartalmától függ. Szabványos szénacél (S235JR vagy S355JR az EN 10025 szerint) környezeti hőmérsékletű tiszta levegős alkalmazásokhoz használatos. A tűzihorganyzott vagy epoxibevonatú szénacél meghosszabbítja az élettartamot mérsékelten korrozív környezetben. A rozsdamentes acél (304 vagy 316L) vegyi üzemek szellőztetéséhez és élelmiszer-feldolgozó környezetekhez készült. A magas krómtartalmú kopásálló acélt (jellemzően 28% Cr-tartalommal) ásványi feldolgozásban és cementgyári alkalmazásokban használják, ahol a koptató részecskék becsapódása az elsődleges meghibásodási mechanizmus.

Légáramlás, statikus nyomás és rendszerellenállás egyeztetése

Nagy teljesítményű centrifugális ventilátor légáramlási és statikus nyomási jellemzői

A helyes aerodinamikai méretezéshez a ventilátor teljesítménygörbéjét a rendszer ellenállási görbéjéhez viszonyítva kell ábrázolni. A rendszer működési pontja e két görbe metszéspontja. Egy jól megválasztott ventilátor a tervezett üzemállapotban a csúcshatásfok pontján vagy annak közelében működik. Ha a hatásfok csúcspontjától balra működnek, a túlfeszültség kockázata – aerodinamikai instabilitás, amely ciklikus áramlási fordulatot, erős vibrációt és a járókerék gyors kifáradását okoz. Az alábbi táblázat referenciaként szolgál nagy teljesítményű centrifugális ventilátor légáramlási és statikus nyomási jellemzői tipikus ipari ventilátorméret-kategóriákban.

A csatornarendszerek statikus nyomásigényét a leghosszabb csatornafutás során fellépő nyomásveszteségek összegzésével számítják ki – beleértve az egyenes csatorna súrlódási veszteségeit (a Darcy-Weisbach egyenlet alapján számítva), az illesztési veszteségeket (hajlítások, összehúzódások, tágulások), a szűrő- és tekercsnyomáseséseket, valamint a végberendezések ellenállásait. A vevőknek a teljes rendszer statikus nyomását a tervezett légáramlási sebességnél kell megadniuk, nem csak ezen értékek egyikét, amikor ventilátorválasztást kérnek a szállítóktól.

A motor teljesítménye, a meghajtó konfigurációja és a hatékonysági besorolás

Nagy teljesítményű centrifugális ventilátormotor teljesítménye és hatékonysága

Motor kiválasztása a nagy teherbírású centrifugális ventilátor figyelembe kell vennie az üzemi tényezőt, az indítási áramot, a hajtás konfigurációját és az energiahatékonysági osztályt. A motor névleges teljesítményének meg kell haladnia a ventilátor tengelyének teljesítményét a rendszer maximális működési pontján – jellemzően 1,10 és 1,25 közötti szerviztényezővel kell a számított tengelyteljesítményre alkalmazni, hogy elkerüljük a hőtúlterhelést az igénycsúcsok vagy a rendszerellenállás változásai során.

A meghajtó konfigurációja közvetlenül befolyásolja a telepítés rugalmasságát, a fordulatszám beállítási képességét és a karbantartási hozzáférést:

• Közvetlen hajtás: A járókerék közvetlenül a motor tengelyére van felszerelve. Ez a konfiguráció kiküszöböli a szíjveszteségeket (általában 3–5%-os hatékonyságnövekedést jelent a szíjhajtáshoz képest), csökkenti a karbantartást, és kompakt telepítési keretet biztosít. A közvetlen hajtás alapfelszereltség a kisebb ventilátorokhoz kb. 30 kW-ig, valamint a VFD-n keresztül precíz fordulatszám-szabályozást igénylő ventilátorokhoz.

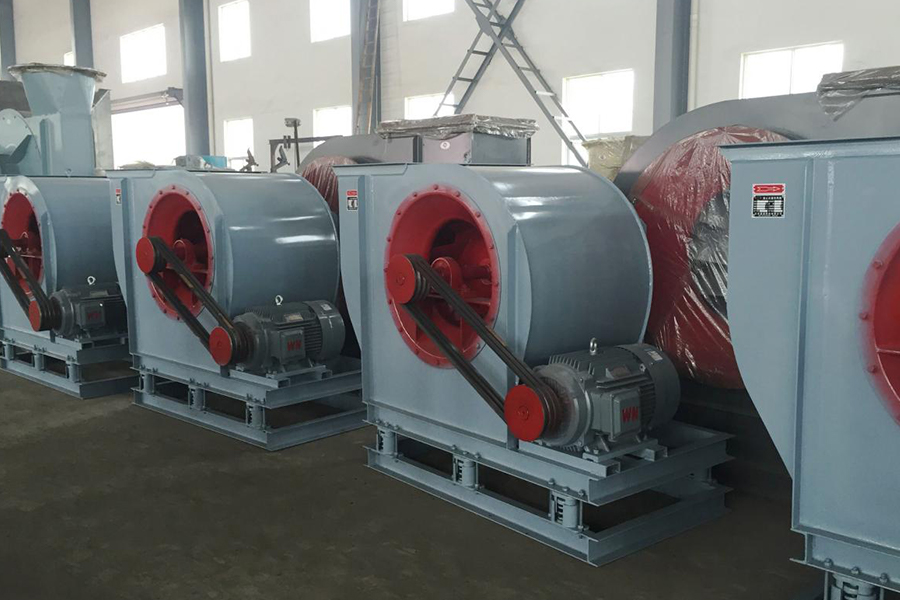

• Szíjhajtás (ékszíj vagy poli-V): A motor meghajtja a ventilátor tengelyét egy tárcsa és szíj elrendezésen keresztül. A szíjhajtás lehetővé teszi a járókerék fordulatszámának beállítását a tárcsaátmérők változtatásával – hasznos helyszíni üzembe helyezéskor, ahol a rendszer pontos ellenállása a tervezési szakaszban bizonytalan volt. A szabványos ékszíjhajtások 3–5%-os átviteli veszteséget okoznak. A fogazott vagy szinkron övek ennek a veszteségnek 1-2%-át visszanyerik.
• Csatolt hajtás: A motor és a ventilátor tengelye rugalmas tengelykapcsolón keresztül csatlakozik. 75 kW feletti nagy ventilátorokhoz használják, ahol a motortengelyre való közvetlen felszerelés mechanikailag nem praktikus. Pontos tengelybeállítást igényel a csapágyak és tengelykapcsolók idő előtti kopásának elkerülése érdekében.

A motorok energiahatékonysági osztályozása az IEC 60034-30-1 szabványban meghatározott IE (Nemzetközi Hatékonysági) szabványokat követi. Az IE3 (prémium hatásfok) a 0,75 kW feletti motorok minimális kötelező osztálya az Európai Unióban a 2019/1781 EU-rendelet értelmében, 2023 júliusától hatályos. Az IE4 (Super Premium Efficiency) egyre gyakrabban szerepel a folyamatos üzemű ipari ventilátorokra vonatkozó beszerzési szerződésekben az életciklus energiaköltségei minimalizálása érdekében. A nagy teherbírású centrifugális ventilátor motor teljesítménye és hatásfoka mindig együtt kell értékelni – a nagyobb hatásfokú motor azonos névleges teljesítménnyel csökkenti az éves energiafogyasztást és az üzemeltetési költségeket a ventilátor élettartama során.

Ipari szellőztetési alkalmazások és környezetvédelmi követelmények

Nagy teljesítményű centrifugális ventilátor ipari szellőzőrendszerekhez

A nagy teherbírású centrifugális ventilátor for industrial ventilation systems A piac a folyamatkörnyezetek széles skáláját öleli fel, amelyek mindegyike sajátos anyag-, bevonat-, tömítés- és biztonsági követelményeket támaszt a ventilátorszerkezettel szemben. A következő kategóriák képviselik a legelterjedtebb ipari alkalmazási szegmenseket meghatározó műszaki követelményekkel:

• Öntödei és fémmegmunkálási szellőzés: Kezeli a magas hőmérsékletű (300-400 Celsius fokig) levegőt fémfüsttel és finom részecsketartalommal. Magas hőmérsékletű csapágykenést, hőszigetelt csapágytalapzatot és kopásálló járókerék-bevonatot igényel. A tengelytömítéseknek meg kell akadályozniuk a koptató részecskék bejutását a csapágyházba.
• Vegyi üzem és kipufogó gázmosó ventilátorok: Kezeli a savas vagy lúgos vegyületeket tartalmazó korrozív gázáramot. FRP (szálerősítésű műanyag) vagy rozsdamentes acél járókerék- és házszerkezet, PTFE vagy mechanikus tengelytömítés, valamint szikraálló szerkezet szükséges, ha gyúlékony gőzök vannak jelen.
• Cement és ásványi feldolgozás: Nagy koncentrációban kezeli a porral teli levegőt – akár több száz gramm/köbméterig a nyers malom- és kemencék kipufogógázainál. Radiális (lapátos) járókerékre van szükség kemény felületű lapátélekkel, cserélhető kopóbetétekkel a ház bemeneti zónájában, és robusztus tengelytömítésekkel, amelyek megakadályozzák a por bejutását a csapágyakba.
• Alagút és földalatti bányaszellőztetés: ATEX- vagy IECEx-tanúsítványt igényel robbanásveszélyes környezetben, nagy szerkezeti integritást nagy átmérőjű járókerék esetén és alacsony zajszintű kialakítást a lakott föld alatti terekhez. A bányák vészszellőztető rendszereiben megfordítható ventilátorra van szükség.
• Kazán kényszerhuzatú (FD) és indukált huzatú (ID) ventilátorok: Az FD ventilátorok nagy mennyiségben és mérsékelt nyomáson kezelik a környezeti levegőt. Az ID ventilátorok magas hőmérsékleten kezelik a forró, poros, korrozív füstgázokat. Az ID ventilátorok lényegesen robusztusabb anyagspecifikációt igényelnek, mint az FD ventilátorok azonos kazánteljesítményhez.

Nagykereskedelmi beszerzés: árképzés, MOQ és tanúsítási követelmények

Nagy teljesítményű centrifugális ventilátor nagykereskedelmi árak és MOQ

A vásárlóknak értékelése nagy teherbírású centrifugális ventilátor nagykereskedelmi árak és MOQ , a piac élesen szegmentál a ventilátor mérete, az anyagspecifikáció és az egyedi mérnöki tartalom szerint. A szabványos katalógusventilátorok közepes ipari mérettartományban (400–800 mm járókerék átmérő, motorteljesítmény 4–30 kW) szénacél konstrukcióban a legnagyobb mennyiségű árucikket jelentik, és a legversenyképesebb árat képviselik, 1–5 darab MOQ-val. Az egyedi tervezésű, 75 kW feletti nagy ventilátorok jellemzően egyegységes vagy kis tételes rendelések teljes műszaki dokumentációs csomaggal és 8-20 hét átfutási idővel.

Az ipari centrifugális ventilátorok nagykereskedelmi beszerzési minősítésének tartalmaznia kell a következő dokumentációs és ellenőrzési követelményeket:

• Ventilátorteljesítmény-vizsgálati tanúsítvány az ISO 5801 (ipari ventilátorok – teljesítményvizsgálat szabványos légutakkal) vagy AMCA 210 (a ventilátorok tanúsított aerodinamikai teljesítményének vizsgálatára szolgáló laboratóriumi módszerek) szerint
• A vibráció erősségének vizsgálati tanúsítványa az ISO 14694 szerint (ipari ventilátorok – az egyensúly minőségére és a rezgésszintre vonatkozó előírások) – A BV-3 vagy jobb fokozat az ipari ventilátorok szabványa.
• Járókerék-kiegyensúlyozási tanúsítvány – ISO 1940-1 G6.3-as mérlegminőségi besorolás minimum szabványos használathoz; G2.5 precíziós vagy nagy sebességű alkalmazásokhoz
• Motor IE hatékonysági osztály tanúsítvány az IEC 60034-30-1 szerint
• ATEX vagy IECEx tanúsítvány potenciálisan robbanásveszélyes légkörben meghatározott ventilátorokhoz (a szükséges kategóriák a zóna besorolásától függenek)
• Anyagtanúsítványok (malomtanúsítványok) a járókerék, a tengely és a ház anyagaihoz a megadott szabvány szerint
• Csapágyválasztási dokumentáció, amely megerősíti az L10h csapágy élettartamát névleges üzemi feltételek mellett – legalább 40 000 óra szabvány a folyamatos ipari használatra

GYIK

1. Mi a különbség a centrifugális ventilátor és az axiális ventilátor között ipari alkalmazásokban?

A nagy teherbírású centrifugális ventilátor nyomást generál azáltal, hogy a forgási kinetikus energiát statikus nyomássá alakítja át radiális légáramláson keresztül egy tekercsházban. Magas statikus nyomást (500-15 000 Pa és afeletti) ér el viszonylag kisebb térfogatáram mellett, így alkalmas nagy ellenállású csatornarendszerekhez. Az axiális ventilátor a levegőt a tengely tengelyével párhuzamosan mozgatja, és alacsony statikus nyomáson (általában 500 Pa alatt) nagy áramlási sebességet ér el. A centrifugális ventilátorokat előnyben részesítik a légcsatornás ipari szellőztetéshez, a technológiai levegőhöz és az anyagmozgató rendszerekhez. Az axiális ventilátorokat előnyben részesítik nagy térfogatú, alacsony ellenállású alkalmazásokhoz, például hűtőtornyokhoz és tetőelszívókhoz.

2. Hogyan számíthatom ki a szükséges motorteljesítményt egy centrifugális ventilátorhoz?

A required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.

3. Milyen vibrációs szabvány vonatkozik a nagy teljesítményű centrifugálventilátorokra?

Az ipari centrifugálventilátorok értékelése az ISO 14694 szerint történik, amely a rezgési sebesség határértékeit határozza meg a csapágyházaknál mért rezgési sebesség (mm/s RMS) tekintetében névleges fordulatszámon és terhelés mellett. A szabványos nagy teherbírású centrifugálventilátorok esetében az elfogadási határ jellemzően BV-3, ami a beépített állapotban 4,5 mm/s RMS maximális rezgési sebességnek felel meg. A flexibilis tartókra szerelt vagy érzékeny szerkezeti környezetben működő ventilátorok BV-2 (2,8 mm/s RMS) vagy BV-1 (1,8 mm/s RMS) kategóriájúak. A vevőknek meg kell adniuk a szükséges rezgési fokozatot a vásárlási specifikációban, és minden egységhez gyári vizsgálati jegyzőkönyvet kell kérniük.

4. Milyen tanúsítványok szükségesek a robbanásveszélyes környezetben használt centrifugálventilátorokhoz?

A 2014/34/EU (Európai Unió) ATEX-irányelv (Európai Unió) vagy az IECEx-rendszer (nemzetközi) szerint robbanásveszélyes légkörnek minősített területekre telepített centrifugális ventilátoroknak rendelkezniük kell az adott berendezéskategóriára és gáz- vagy porcsoportra vonatkozó tanúsítvánnyal. A szükséges berendezéskategória a telepítési terület zónabesorolásától függ – 1. vagy 2. zóna a gáz/gőz veszélye esetén, 21. zóna vagy 22. zóna a porveszély esetén. A robbanásveszélyes légköri üzemben a ventilátor felépítéséhez szikraálló anyagkombinációkra van szükség (jellemzően nem szikrázó járókerék anyaga a burkolattal vagy nem fém szerkezettel), antisztatikus földelésre és a hőmérsékleti osztálynak való megfelelésre, hogy megakadályozzák a jelenlévő konkrét gyúlékony anyag begyulladását.
