Melyik testreszabott centrifugális ventilátor konfiguráció optimalizálja rendszere teljesítményét?

A mérnökök és a beszerzési szakemberek összetett döntésekkel szembesülnek a specifikáció során egyedi centrifugális ventilátor rendszerek ipari alkalmazásokhoz. Ezek a mechanikus eszközök a forgási energiát légárammá és nyomássá alakítják át a járókerék működésével, és kritikus funkciókat szolgálnak ki a HVAC, a gyártás, a vegyi feldolgozás és az energiatermelés területén. A járókerék geometriája, az anyagfelépítés és a motor hatékonysága közötti műszaki összefüggések megértése biztosítja az optimális berendezés kiválasztását, amely egyensúlyt teremt a kezdeti beruházás és az életciklus-működési költségek között.

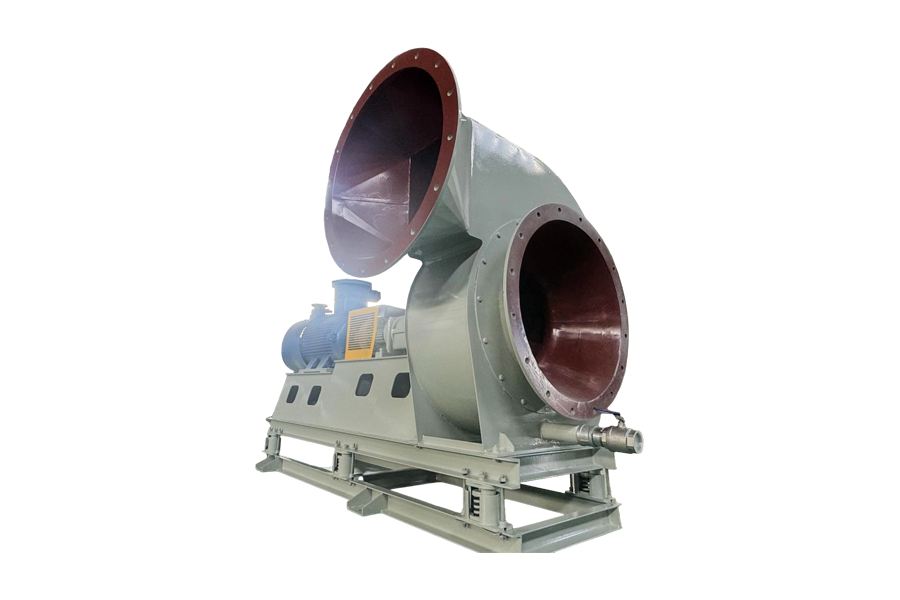

A centrifugális ventilátor alapjai

A egyedi centrifugális ventilátor radiális gyorsulás elvén működik. A levegő tengelyirányban jut be a járókerék szemén keresztül, majd a centrifugális erő a lapátfelületek mentén a szívóirányhoz képest 90 fokban kifelé gyorsítja. A tekercsház összegyűjti ezt a nagy sebességű levegőt, és a kinetikus energiát statikus nyomássá alakítja a keresztmetszeti terület fokozatos tágításával. Ez a nyomásképzési képesség megkülönbözteti a centrifugális kialakításokat az axiális alternatíváktól, így elengedhetetlen a jelentős csőellenállási vagy szűrési követelményeket támasztó rendszerekben.

A járókerék átmérője közvetlenül befolyásolja a teljesítményjellemzőket. A nagyobb átmérők nagyobb levegőmennyiséget mozgatnak meg alacsonyabb forgási sebesség mellett, javítva a hatékonyságot és csökkentve a zajt. A szabványos ipari járókerekek 200 mm-től 3000 mm-ig terjednek, az alkalmazási követelményektől függően. A fajlagos fordulatszám-számítás, amelyet a forgási sebesség, az áramlási sebesség és a nyomásemelkedés határozza meg, irányítja a ventilátorok megfelelő besorolását minden egyes munkaponthoz.

A járókerék tervezési típusai és teljesítményjellemzői

A járókerék geometriája az elsődleges testreszabási változó, amely befolyásolja a hatékonyságot, a nyomásképességet és a részecskekezelést. Az ipari alkalmazásokban három alapvető pengekonfiguráció dominál, amelyek mindegyike eltérő teljesítményprofilt kínál

Az alábbi összehasonlító táblázat összefoglalja a járókerék típusok közötti kritikus különbségeket:

Előre ívelt járókerekek

Az előre ívelt járókerekek, amelyeket általában mókusketrecnek neveznek, számos, a forgásirányban ívelt lapáttal rendelkeznek. Ezek a konfigurációk kiválóak az alacsony nyomású, nagy volumenű alkalmazásokban, amelyek kis helyigényt igényelnek. A túlterhelési teljesítménygörbe azonban működési kockázatokat rejt magában – a motor terhelése jelentősen növekszik a statikus nyomás csökkenésével, ami potenciálisan motorhibát okozhat, ha a rendszer ellenállása megváltozik.

Hátra ívelt járókerekek

Hátra ívelt centrifugális ventilátor A konfigurációk kiemelkedő hatékonyságot biztosítanak a forgásirány ellen ívelő aerodinamikus lapátprofiloknak köszönhetően. Ezek a járókerekek 75-85%-os hatásfokot érnek el, miközben megtartják a túlterhelésmentes teljesítményjellemzőket. Az öntisztító penge kialakítása mérsékelt porterhelést is elvisel, így alkalmas ipari elszívó és légkezelő egységekhez. A nagynyomású változatok akár 1750 mmWC statikus nyomást érnek el 950 000 CMH légmennyiséggel

Radiális lapátú járókerekek

A sugárirányú kialakítások egyenes késeket alkalmaznak, amelyek merőlegesek a forgástengelyre. Ezek a robusztus konfigurációk kezelik a koptató anyagokat, a szálkás szálakat és a részecskékkel terhelt légáramokat, amelyek károsítanák az ívelt késeket. Az ipari alkalmazások közé tartozik a pneumatikus szállítás, a homokfúvó rendszerek és a faforgácskezelés, ahol a tartósság felülírja a hatékonyság optimalizálását.

Hatékonyság és alkalmazás-illesztés

A megfelelő járókerék típus kiválasztásához a levegőminőség, a nyomáskövetelmények és a hatékonysági prioritások elemzése szükséges. A mérsékelt nyomású tiszta levegős alkalmazásoknak meg kell felelniük a hátrafelé ívelt kialakításoknak. A nagy térfogatú, alacsony nyomású HVAC-rendszerek hatékonyan működnek előre ívelt járókerekekkel. A csiszoló vagy rostos anyagok az alacsonyabb hatékonyság ellenére radiális pengekonfigurációt írnak elő.

Anyagválasztás testreszabott alkalmazásokhoz

A működési környezet anyagspecifikációkat ír elő egyedi centrifugális ventilátor építkezés. A szélsőséges hőmérséklet, a korrozív közeg és a kopás mértéke befolyásolja az alkatrészek élettartamát és a karbantartási időközöket. A szabványos anyagok közé tartozik a szénacél, az alumíniumötvözetek és a különböző rozsdamentes acélminőségek, extrém körülményekhez speciális bevonatokkal.

Az alábbi táblázat összehasonlítja az anyaglehetőségeket és azok alkalmasságát a különböző ipari környezetekhez:

Szénacél konstrukció

A szabványos szénacélok költséghatékony megoldásokat kínálnak az általános szellőztetéshez és a tiszta levegős alkalmazásokhoz. A porbevonat vagy az epoxi bevonat meghosszabbítja az élettartamot mérsékelten korrozív környezetben. A nagy méretű hegesztett szerkezet 22 hüvelykes vízmérőig képes ellenállni az ipari munkaciklusokhoz [^45^].

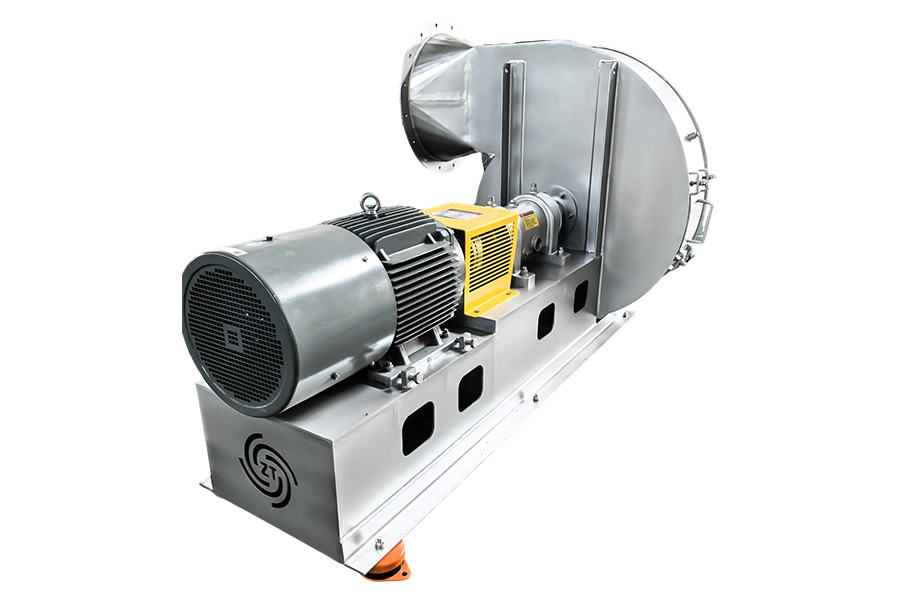

Rozsdamentes acél opciók

Rozsdamentes acél centrifugális ventilátor Az építőipar a vegyi feldolgozás, az élelmiszergyártás és a tengeri alkalmazások igényes környezeteivel foglalkozik. A 304-es típusú rozsdamentes acél ellenáll a szerves vegyszereknek és a szabványos tisztítási protokolloknak. A 316L típus kiváló kloridállóságot biztosít a part menti berendezésekhez és a vegyi mosórendszerekhez.

Alumíniumötvözetek

Az alacsony nyomású öntéssel és T6 hőkezeléssel gyártott A356 alumíniumötvözetből készült járókerekek 280 MPa feletti szakítószilárdságot érnek el, 3,5% feletti nyúlással. Ezek a könnyű alkatrészek a ventilátor teljes tömegét körülbelül 60%-kal csökkentik az acél megfelelőihez képest, ami előnyös a szállítási alkalmazásoknál és a szerkezeti korlátokkal rendelkező telepítéseknél. Az alumínium konstrukció a robbanásveszélyes légköri alkalmazások szikraállósági követelményeit is kielégíti.

Speciális bevonatok és ötvözetek

Az extrém környezetek speciális anyagokat igényelhetnek, beleértve a titánt a kiváló korrózióállóság érdekében, a Monelt a tengeri alkalmazásokhoz vagy az üvegszállal megerősített műanyagot (FRP) a vegyszerállóság érdekében. Ezek a prémium opciók növelik a kezdeti beruházást, de csökkentik az életciklus költségeit a meghosszabbított karbantartási intervallumok révén.

Motorhatékonysági szabványok és megfelelés

A motor hatékonysági osztályozása jelentősen befolyásolja egyedi centrifugális ventilátor működési gazdaságtan. A Nemzetközi Elektrotechnikai Bizottság (IEC) a 60034-30-1 szabvány szerinti hatékonysági osztályokat állapít meg, amelyek szabályozási előírásai a magasabb hatékonysági szintek elfogadását ösztönzik.

Az alábbi táblázat felvázolja a hatékonysági osztály jellemzőit és a megfelelőségi követelményeket:

IE2 nagy hatékonyságú motorok

Az IE2 motorok jelentik az alapvonalat a 0,12 kW és 0,75 kW közötti tört lóerős alkalmazásokhoz a jelenlegi szabályozás szerint. Ezek a motorok szakaszos üzemű alkalmazásokra alkalmasak, ahol a folyamatos működés nem indokolja a prémium hatékonyságú beruházást.

IE3 prémium hatékonysági követelmények

2021 júliusa óta az EU-szabályok előírják az IE3 hatékonyságot a 0,75 kW és 1000 kW közötti motoroknál. Centrifugális ventilátor IE3 IE4 motor hatékonysága A megfelelés 15-20%-os energiafogyasztás-csökkenést biztosít az IE2 megfelelőihez képest. Ezek a motorok alkalmasak a folyamatos üzemű alkalmazásokra, beleértve az ipari szellőztetést és a folyamathűtést.

IE4 szuper prémium hatékonyság

Az IE4 motorok maximális hatékonyságot biztosítanak az igényes alkalmazásokhoz szinte folyamatos működés mellett. A szabályozási követelmények 2023 júliusától írják elő a 0,75-200 kW teljesítményű motorok IE4 megfelelőségét. Ezek a motorok 96%-ot meghaladó hatékonyságot érnek el, és a magasabb kezdeti költségek ellenére is gyors megtérülést biztosítanak a befektetésnek az energiamegtakarítás révén.

A szabályozásnak való megfelelés ütemezése

A beszerző csapatoknak ellenőrizniük kell a motor hatékonyságának megfelelőségét a vonatkozó előírásoknak. A nem megfelelő motorokra a szabályozott piacokon behozatali korlátozások és működési szankciók vonatkoznak. A változtatható frekvenciájú hajtás (VFD) integrációja IE2 motorokkal bizonyos joghatóságokban kielégítheti a hatékonysági követelményeket, bár a közvetlen IE3 vagy IE4 motorspecifikáció biztosítja az egyetemes megfelelést.

Testreszabási paraméterek ipari alkalmazásokhoz

A járókerék átmérőjének és szélességének specifikációi

Centrifugális ventilátor járókerék átmérő kiválasztása megköveteli a teljesítménykövetelmények és a fizikai korlátok egyensúlyát. A szabványos átmérők a kompakt HVAC egységek 200 mm-től a nehéz ipari alkalmazásoknál használt 3000 mm-ig terjednek. A járókerék axiálisan mért szélessége határozza meg a légáramlási kapacitást adott átmérőnél. A szélesebb járókerekek nagyobb mennyiséget dolgoznak fel, de arányosan nagyobb teljesítményt igényelnek.

A kiválasztó szoftver kiszámítja az optimális átmérőt a szükséges áramlási sebesség, rendszernyomás és forgási sebesség alapján. Az Euler-egyenlet összekapcsolja a járókerék átmérőjét a lapátterhelési szögekkel – a kisebb átmérőknél meredekebb lapátszögek szükségesek az egyenértékű nyomásemelkedés eléréséhez.

Stati nyomás és CFM követelmények

Nagynyomású centrifugális ventilátor az alkalmazások megkövetelik a rendszer ellenállásának alapos elemzését. A statikus nyomásra vonatkozó követelmények közé tartoznak a légcsatorna súrlódási veszteségei, a szűrő ellenállása és az alkatrészek nyomásesése. A rendszer ellenállásának alábecsülése nem megfelelő légáramlást eredményez, míg a túlbecslés energiát pazarol és növeli a zajt.

A szabványos ipari ventilátorok 0,5-6,0 hüvelykes vízoszlop statikus nyomást érnek el, a speciális nagynyomású kialakítások pedig elérik a 70 hüvelykes vízoszlopot vagy magasabbat.  A DIN 24166 Class 1 vagy BS 848 Class A szabvány szerinti teljesítményellenőrzés biztosítja a névleges kapacitásleadást.

Hőmérséklet és környezetvédelmi szempontok

Az üzemi hőmérséklet-tartományok befolyásolják az anyagválasztást és a csapágy specifikációit. A standard ventilátorok akár 80°C-os hőmérsékletet is képesek elviselni, míg a magas hőmérsékletű, rozsdamentes acél szerkezetű kivitelek folyamatosan 350°C-on és szakaszosan 550°C-on működnek. A magas hőmérsékletű alkalmazások hőtágulási alkalmazkodást igényelnek a szerelési konstrukciókban és a tengelytömítésekben, amelyek magasabb hőmérsékletre is alkalmasak.

Kiválasztási módszertan a B2B beszerzésekhez

A szisztematikus kiválasztás biztosítja egyedi centrifugális ventilátor a teljesítmény megfelel az alkalmazás követelményeinek. A következő kiválasztási mátrix vezérli a beszerzési döntéseket:

Rendszerellenállás kiszámítása

A statikus nyomás pontos kiszámításához a rendszer összes elemének összegzése szükséges. A légcsatorna súrlódása az átmérőtől, hossztól és felületi érdességtől függ. A szűrő ellenállása a hordozó típusától és a betöltéstől függően változik. Az ívek, átmenetek és lengéscsillapítók további veszteségeket okoznak. Az ajánlott gyakorlat azt írja elő, hogy a ventilátorok a számított rendszernyomás 1,25-szörösével érik el a szükséges CFM-et a megfelelő teljesítménytartalék biztosítása érdekében.

A ventilátor görbéjének és a működési pontnak a megfeleltetése

Az optimális hatékonyság akkor érhető el, ha a rendszer működési pontja a legjobb hatékonysági pont (BEP) közelében metszi a ventilátor görbét. A BEP-től jelentősen balra történő működés instabilitást és recirkulációt okoz. A jobb BEP üzemmód csökkenti a hatékonyságot és növeli a zajt. A változtatható frekvenciájú hajtások több munkaponton is lehetővé teszik a működést a hatékonyság megőrzése mellett.

Telepítési és üzemeltetési szempontok

A meghajtó konfigurációs beállításai

A közvetlen hajtású konfigurációk a járókereket közvetlenül a motor tengelyére szerelik fel, kiküszöbölve a szíjveszteséget és a karbantartást. Ezek a kompakt elrendezések megfelelnek a tiszta levegős alkalmazásoknak, következetes követelményeknek. A szíjhajtási rendszerek lehetővé teszik a fordulatszám beállítását a szíjtárcsa áttételének változtatásával, és biztosítják a motor leválasztását a légáram hőmérsékletétől. A tengelykapcsoló hajtások közepes hatékonyságot kínálnak minimális karbantartási igény mellett.

VFD integráció és sebességszabályozás

A változtatható frekvenciájú hajtások a változó rendszerigényekhez igazítják a motor fordulatszámát, jelentős energiamegtakarítást biztosítva a lengéscsillapító szabályozáshoz képest. A ventilátortörvények előírják, hogy a légáramlás lineárisan változik a sebességgel, a nyomás a sebesség négyzetével, a teljesítmény pedig a kockás sebességgel. A 20%-os sebességcsökkentés körülbelül 50%-os energiamegtakarítást eredményez.

Karbantartás és élettartam

A normál ipari ventilátorok 40 000 és 100 000 óra közötti élettartamot érnek el, a működési feltételektől függően. A zsírkenésű csapágyak rendszeres utánkenést igényelnek, míg az olajfürdős rendszerek hosszabb időközöket kínálnak. Az ISO 1940 6.3-as vagy 2.5-ös fokozatú járókerék-kiegyensúlyozása minimálisra csökkenti a vibrációt és meghosszabbítja az alkatrészek élettartamát [^52^]. A pengekopás rendszeres ellenőrzése, különösen a részecsketerhelésű alkalmazásoknál, megakadályozza a katasztrofális meghibásodást.

Gyakran Ismételt Kérdések

Hogyan válasszam ki a megfelelőt hátrafelé ívelt d centrifugális ventilátor a jelentkezésemhez?

A kiválasztáshoz négy paramétert kell meghatározni: szükséges légáramlás (CFM), teljes rendszer statikus nyomás (hüvelyk vízmérő), levegő sűrűsége üzemi hőmérsékleten és elfogadható zajszint. A hátrafelé ívelt járókerekek olyan alkalmazásokhoz illeszkednek, ahol közepes és magas statikus nyomás (akár 15 in. w.g.) tiszta vagy mérsékelten poros levegő mellett. Ezek a ventilátorok 75-85%-os hatékonyságot érnek el, és túlterhelésmentes teljesítménygörbékkel rendelkeznek, amelyek megvédik a motorokat a túlterheléstől. Igazítsa a ventilátor görbéjét a rendszer ellenállási görbéjéhez, biztosítva, hogy a működési pont a BEP áramlási sebesség 80-100%-a közé essen az optimális hatékonyság érdekében.

Mi különbözteti meg nagynyomású centrifugális ventilátor szabványos modellekből tervez?

A nagynyomású centrifugális ventilátorok speciális járókerék-kialakítással és robusztus felépítéssel rendelkeznek a szabványos tartományokat meghaladó statikus nyomás elérése érdekében. Ezek az egységek jellemzően hátrafelé ívelt vagy radiális járókerekeket alkalmaznak megerősített lapátszerkezettel, 22 hüvelykes vastagságú hegesztett házakkal és precíziósan kiegyensúlyozott alkatrészekkel, hogy ellenálljanak a nagyobb igénybevételnek. Az alkalmazások közé tartoznak a hosszú csőjáratok, a nagy hatékonyságú szűrőrendszerek és a pneumatikus szállítás, ahol a nyomásigény meghaladja a 10 hüvelyk w.g. A szabványos ventilátorok jellemzően 0,5-6 hüvelyk tömegűek, míg a nagynyomású kivitelek elérik a 70 hüvelyket.

Melyik motor hatékonysági osztályát kell megadnom folyamatos üzemű alkalmazásokhoz?

A folyamatos üzemű alkalmazások (24/7 működés) indokolják az IE4 Super Premium Efficiency motorokat a magasabb kezdeti költségek ellenére. Az IE3 motorokhoz képest 10%-os hatékonyságnövekedés gyors megtérülést eredményez az energiamegtakarítás révén. Évente 4000 órát üzemelő alkalmazások esetén az IE3 Premium Efficiency a 0,75 kW feletti motorokra vonatkozó EU-előírások minimális előírása. Szakaszos üzemű vagy szezonális alkalmazások esetén IE2 motorok használhatók, ha a szabályozás ezt lehetővé teszi. Mindig ellenőrizze a helyi szabályozási követelményeket, mivel a hatékonysági kötelezettségek joghatóságonként változnak, és az IE4-nek való megfelelés végrehajtási dátumai 2023-ig terjednek.

Hogyan centrifugális ventilátor járókerék átmérő kiválasztása befolyásolja a teljesítményt és a hatékonyságot?

A járókerék átmérője közvetlenül befolyásolja a légáramlási kapacitást, a nyomásképzést és a forgási sebesség követelményeit. A nagyobb átmérők nagyobb levegőmennyiséget mozgatnak alacsonyabb fordulatszámon, javítva a hatékonyságot és csökkentve a zajt. Az átmérő kiválasztásakor azonban egyensúlyba kell hozni a teljesítménykövetelményeket a fizikai korlátokkal és a csúcssebesség-korlátozásokkal. A fajlagos sebesség számítása (ns = 5,54 × n × √Q / H^(3/4)) segít a megfelelő méretezésben. A rendszerkövetelményekhez képest túlzott átmérő a BEP-től távolabbi működést okoz, csökkentve a hatékonyságot és instabilitást okozhat. Az elégtelen átmérő nagyobb forgási sebességet igényel a névleges teljesítmény eléréséhez, ami növeli a zajt és a kopást
